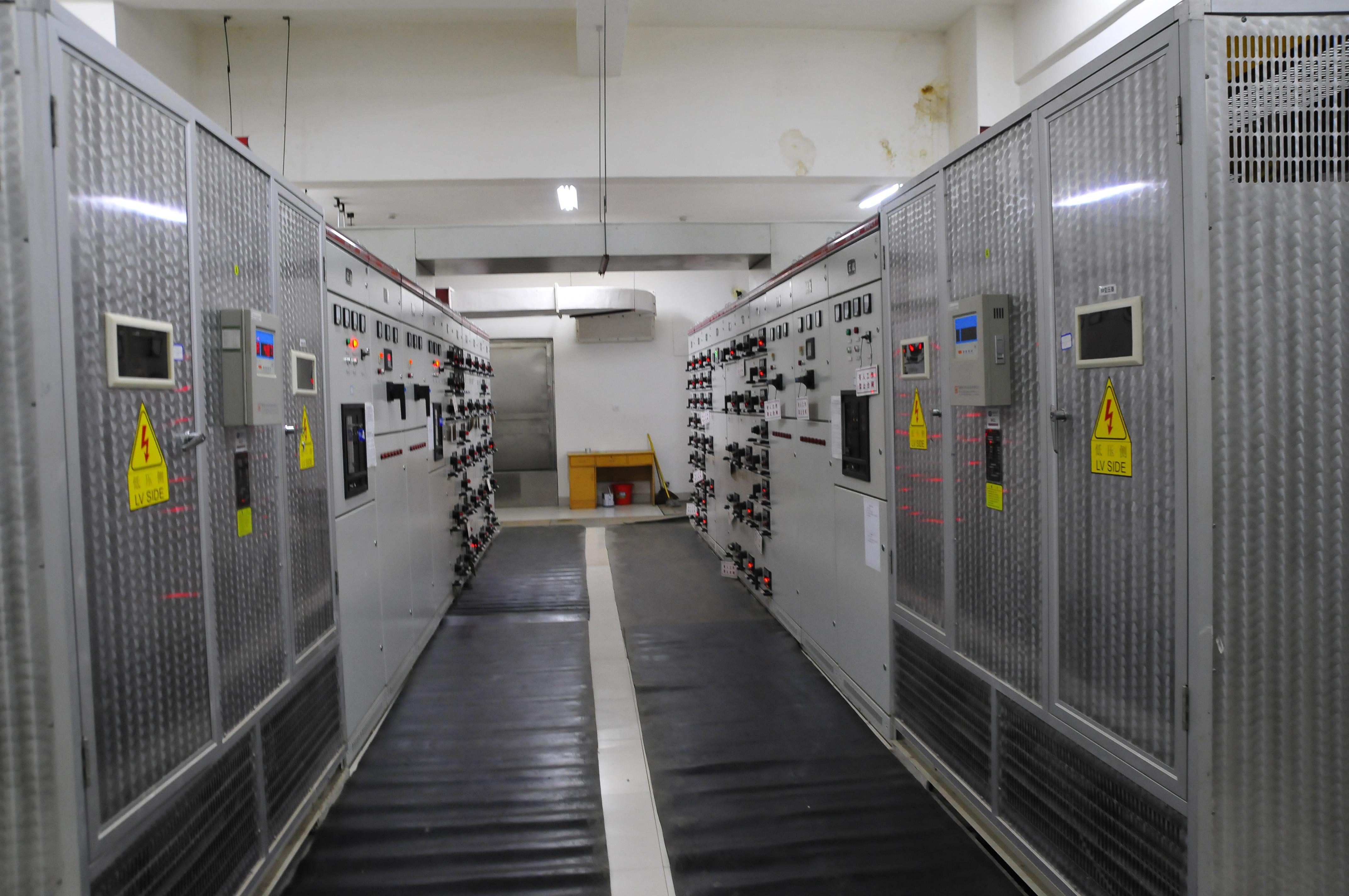

现代化的变电站辅助综合监控系统采用集中供电，从变电站的交流站用电屏引接两路不同站用变的三相电源，每路三相电源均应满足整套系统供电容量的要求，属于辅助综合监控系统的设备均由这两路三相电源供电，两路三相电源应三相双电源切换器实现自动切换功能，保证两路电源的无缝自动切换、互为备用、常用-备用间的自投自复，为辅助综合监控系统的各设备和装置提供可靠的工作电源。

辅助综合监控系统主屏柜三相供电电源的电气接线装配的要求如下：
① 三相双电源切换器应采用三相四线制，两路输出应在内部并联成一路输出；
② 主屏柜内应配置总空开和分支空开组，总空开控制所有的各分支空开；各分支空开分别控制主屏柜内的各设备、前端的就地柜和各设备等,总空开和各分支空开的容量应满足要求；

③ 主屏柜内三相双电源切换器的输出接线端子应通过铜材质汇流排直接连接至总空开的输入接线端子（禁止通过端子排连接至总空开的输入），汇流排的截面不小于8mm²，汇流排的接头均应配有接线鼻子,鼻子接头应压接牢固、接触良好；
④ 主屏柜内的供电电源分配应采用铜材质的三相四线制汇流排小母线进行各分支供电电源的分配，总空开的输出接线端子应直接连接至小母线上（禁止通过端子排连接至汇流排），各分支空开的输入接线端子采用铜材质汇流排直接连接至小母线上，汇流排的截面不小于8mm²，汇流排的接头均应配有接线鼻子,鼻子接头应压接牢固、接触良好；

⑤ 主屏柜内三相供电电源的负荷分配应尽量保持均衡，各分支供电电源的负荷应尽量均衡地分配在三相供电电源上；
⑥ 所有的汇流排应采用绝缘护套防护金属短路，所有的导线和汇流排应采用铜材质，所有的空开应采用阻燃材质；
⑦ 辅助综合监控系统三相供电电源的电气接线示意图如下，应仔细阅读图中的说明，并按要求装配。
